Krachtig

De UP Squared -serie wordt aangedreven door Intel Quad Core Atom X5-E3940, die : combineert hoog prestatie en laag stroom consumptie . Het is een 64-bits quad-core SoC dat kan klokken UP tot 1,84 GHz met alleen 4W SDP en 9,5W TDP

De UP Squared -serie ook komt met UPties voor Intel® Pentium™ N4200 ( tot tot 2,5 Ghz) en Intel Celeron ™ N3350 ( up tot 2,4 GHz) met slechts 6W TDP.

High -end graphics

De interne GPU is de nieuwe Intel® Gen. 9 HD met 12/18 uitvoering Eenheden , die 4K Codec ondersteunen Decoderen en Coderen voor HEVC ⁴ , H.264 en VP8.

Bedankt tot de Vector Eenheden Beeldverwerking _ Eenheid en Precision Timing Management om synchroniseer CPU met I/O, verbeterd determinisme ( cache) QoS , Intel- virtualisatie Technologie ), alle de grafisch verwerking is moeiteloos naar UP Squared .

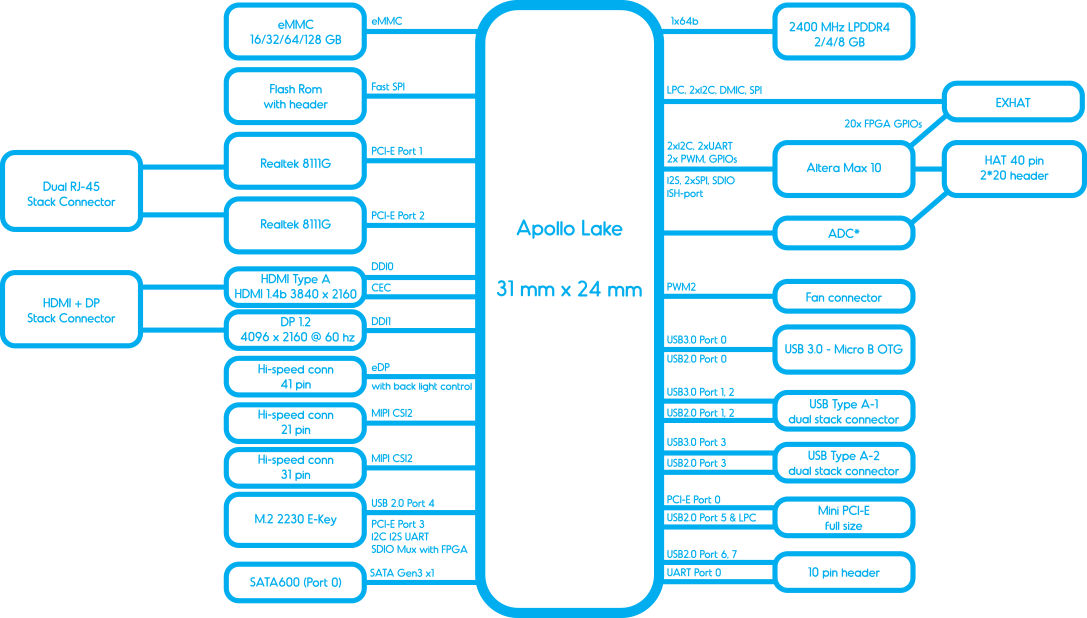

Uitbreidbaar

• UP Squared komt met 2GB/4GB/8GB LPDDR4 en 32GB/64GB/128GB eMMC
• 40-pins GP- bus voorziet in de vrijheid voor makers tot bouwen UP hun module
• 60-pins UITLAAT voor ingebed toepassingen
• Native mini-PCI-e, M.2 2230 en SATA3 zijn allemaal ingebouwd UP het bord.

Klaar voor AI

UP Squared ondersteunt de AI Core X mPCIe module , die kenmerken Intel Movidius Myriad X. Met snelheden UP tot 105 fps (80 standaard ) en 1 biljoen drijvend punt UPeraties , toevoeging van de AI Core X aan UP Squared creëert een krachtige , compacte AI Edge UPlossing .

Gemeenschap Ondersteund

bij de hart van UP Squared leugens onze online UP- community . Het bestaat uit gebruikers en ontwikkelaars wie pro-actief steun en deel kennis met elk ander tot helpen breng UP- projecten UP tot leven.

Technische ondersteuning , downloads , en probleem schieten zijn beschikbaar UP de UP- community .

Klaar voor productie computergebruik systeem

De compatibiliteit met Linux, Android en allemaal de Windows 10 -distributies verlenen jij groot flexibiliteit , schaalbaarheid en _ snelle time - to -market.

• Ubuntu 20.04 LTS en 5.8 Kernel
• Intel® Distributie van UPenVINO ™ toolkit 2021 R1
• Intel® Media SDK
• Intel®-distributie voor Python*
• MRAA en UPM I/ O en sensorbibliotheken voor C++, Python*, Java* en JavaScript*
• Docker -CE
• k 3s Kubernetes
• ONNX
• AWS Groengras

• SQLite 3
• Node.js
• cmake
• gcc
• UPenssl
• UPenssh -server/ client
• git
• vim
• tmux

SoC

Intel® Atom ™ x7-E3950 ( tot tot 2,0 GHz)

# van kernen

Vierpersoonskamer Kern

Grafische afbeeldingen

Intel® HD Graphics 505

VPU

UPtioneel via via mPCIe

FPGA

Intel® FPGA Altera MAX 10

Systeem geheugen

8GB

UPslagcapaciteit _

64 GB

BIOS

UEFI

RTC

Ja

WAKKER UP LAN ( WoL )

Ja

WACHTDOG-TIMER

Ja

PXE

Ja

Compatibel werkend systeem

Microsoft Windows 10 vol versie , Linux ( ubilinux , Ubuntu, Yocto ), Android

Stroom Vereiste

5V DC-ingang @ 6A 5,5/2,1 mm- aansluiting

Stroom levering type

AT/ATX ( standaard AT -modus )

Stroom verbruik ( typisch )

18W

Afmeting (L x B)

132,5x120x58,4mm

Montage

VESA & DIN RAIL plaat inbegrepen

Bedrijfstemperatuur :

32 °F ~ 140 °F (0 °C ~ 60 °C)

UPslagtemperatuur _

-40 °F ~ 176 °F (-40 °C ~ 80 °C)

Bedrijfsvochtigheid _

0% ~ 90% relatief vochtigheid , niet-condenserend

MTBF ( uren )

173.446 uur

Certificering

CE/FCC klasse A, RoHS meewerkend

Koeling

zonder ventilator

Accessoires

1x stroom adapter

1x Amerikaanse stroom koord

1x EU -stroom koord

Land van herkomst

Nederland

Levensduur

2031

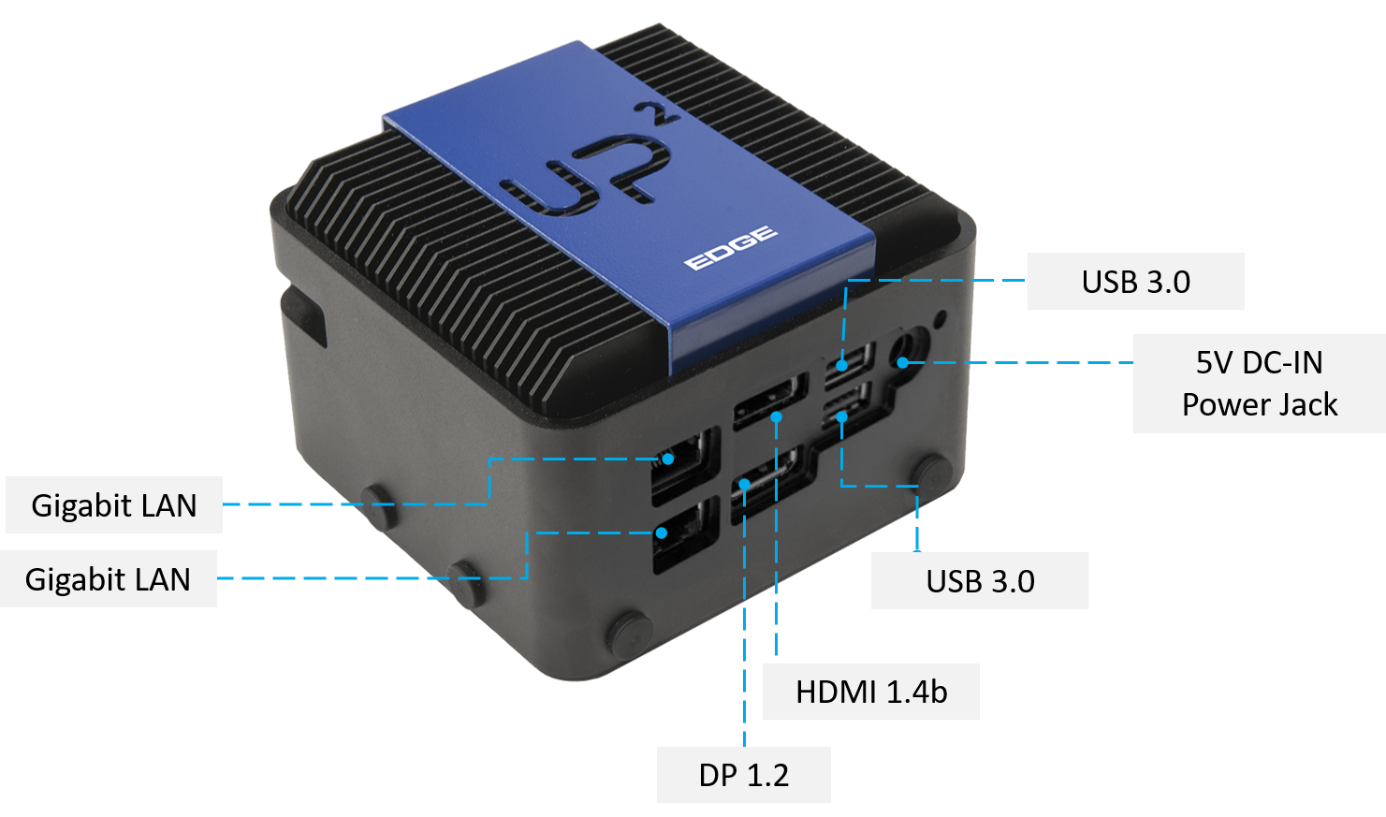

Weergave

HDMI

1 (HDMI 1.4b)

DP

1 (DP 1.2 ） 4K @ 60 hz

IO

USB

2 x USB2.0 pin -header

3 x UB3.0 Type A

1 x USB 3.0 OTG Micro B

HDD -interface

1 x SATA 3.0

Uitbreidingsslot

1 x mPCIe

1 x M.2 2230 E- sleutel

40-pins GP- bus

1

Connectiviteit

Ethernet

2 x GbLAN ( Realtek RTL8111G-CG)

WiFi 5/6

UPtioneel ( via . M.2 2230 )

Bluetooth

UPtioneel ( via . M.2 2230 )

LTE/4G/5G

UPtioneel ( via .mPCIe ) _
