Krachtig

De UP Squared -serie wordt aangedreven door Intel Quad Core Atom X5-E3940, die : combineert hoog prestatie en laag stroom consumptie . Het is een 64-bits quad-core SoC dat kan klokken UP tot 1,84 GHz met alleen 4W SDP en 9,5W TDP

De UP Squared -serie ook komt met UPties voor Intel® Pentium™ N4200 ( tot tot 2,5 Ghz) en Intel Celeron ™ N3350 ( up tot 2,4 GHz) met slechts 6W TDP.

High -end graphics

De interne GPU is de nieuwe Intel® Gen. 9 HD met 12/18 uitvoering Eenheden , die 4K Codec ondersteunen Decoderen en Coderen voor HEVC ⁴ , H.264 en VP8.

Bedankt tot de Vector Eenheden Beeldverwerking _ Eenheid en Precision Timing Management om synchroniseer CPU met I/O, verbeterd determinisme ( cache) QoS , Intel- virtualisatie Technologie ), alle de grafisch verwerking is moeiteloos naar UP Squared .

Uitbreidbaar

• UP Squared komt met 2GB/4GB/8GB LPDDR4 en 32GB/64GB/128GB eMMC
• 40-pins GP- bus voorziet in de vrijheid voor makers tot bouwen UP hun module
• 60-pins UITLAAT voor ingebed toepassingen
• Native mini-PCI-e, M.2 2230 en SATA3 zijn allemaal ingebouwd UP het bord.

Klaar voor AI

UP Squared ondersteunt de AI Core X mPCIe module , die kenmerken Intel Movidius Myriad X. Met snelheden UP tot 105 fps (80 standaard ) en 1 biljoen drijvend punt UPeraties , toevoeging van de AI Core X aan UP Squared creëert een krachtige , compacte AI Edge UPlossing .

Gemeenschap Ondersteund

bij de hart van UP Squared leugens onze online UP- community . Het bestaat uit gebruikers en ontwikkelaars wie pro-actief steun en deel kennis met elk ander tot helpen breng UP- projecten UP tot leven.

Technische ondersteuning , downloads , en probleem schieten zijn beschikbaar UP de UP- community .

Klaar voor productie computergebruik systeem

De compatibiliteit met Linux, Android en allemaal de Windows 10 -distributies verlenen jij groot flexibiliteit , schaalbaarheid en _ snelle time - to -market.

1) RTC-vermogen

14) USB 3.0 dubbele poort

10) SATA-voeding

15) USB 3.0

2) Aan/uit-knUP

16) USB-paneel (2.0 x2)

3) Resetten

17) VENTILATOR Vermogen

4) MIPI-CSI 4-baans

18) LAN dubbele poort

5) MIPI-CSI 2-baans

19) eMMC

6) eDP

20) 40-pins GP-bus

7) M.2 2230 E-toets

21) 60-pins UITLAAT

8) MiniPCle-poort

22) CPLD en BIOS-update

9) SATA 3.0

23) 5V DC-IN-stroomaansluiting

11) Intel Atom-CPU

24) HDMI + DP-poort

12) Altera Max 10

25) LPDDR4-RAM

13) USB 3.0 OTG

26) LPDDR4 RAM

SoC

Intel® Celeron ™ N3350 ( tot tot 2,4 GHz)

Intel® Pentium™ N4200 ( tot tot 2,5 GHz)

Intel® Atom ™ x5-E3940 ( tot tot 1,8 GHz)

Intel® Atom ™ x7-E3950 ( tot tot 2,0 GHz)

# van kernen

N3350-Duo- kern

N4200/E3940/E3950-Quad- kern

Grafische afbeeldingen

Intel® HD-graphics 500-N3350/E3940

Intel® HD grafische kaart 505-N4200/E3950

VPU

UPtioneel via via mPCIe

FPGA

Intel® FPGA Altera MAX 10

Systeem geheugen

2GB

4GB

8GB

UPslagcapaciteit _

16 GB

32GB

64 GB

128 GB

BIOS

UEFI

RTC

Ja

WAKKER UP LAN ( WoL )

Ja

WACHTDOG-TIMER

Ja

PXE

Ja

Compatibel werkend systeem

Microsoft Windows 10 vol versie , Linux ( ubilinux , Ubuntu, Yocto ), Android

Stroom Vereiste

5V DC-ingang @ 6A 5,5/2,1 mm- aansluiting

Stroom levering type

AT/ATX ( standaard AT -modus )

Stroom verbruik ( typisch )

18W

Afmeting (L x B)

3,37 "x 3,54" (90 mm x 91 mm)

Bedrijfstemperatuur :

32 °F ~ 140 °F (0 °C ~ 60 °C)

UPslagtemperatuur _

-40 °F ~ 176 °F (-40 °C ~ 80 °C)

Bedrijfsvochtigheid _

0% ~ 90% relatief vochtigheid , niet-condenserend

MTBF ( uren )

173.446 uur

Certificering

CE/FCC klasse A, RoHS meewerkend

Koeling

zonder ventilator

Accessoires

1x RTC- batterij

1x passief koellichaam

Land van herkomst

Taiwan

Levensduur

2031

Weergave

HDMI

1 (HDMI 1.4b)

DP

1 (DP 1.2 ） 4K @ 60 hz

MIPI DSI/ eDP

1 x eDP

IO

Audio

I2S - audiUPoort

USB

2 x USB2.0 pin -header

3 x UB3.0 Type A

1 x USB 3.0 OTG Micro B

UART

2 x UART ( Tx / Rx ) debug - poort (pin -header )

HDD -interface

1 x SATA 3.0

Uitbreidingsslot

1 x mPCIe

1 x M.2 2230 E- sleutel

1 x 60-pins UITLAAT

40-pins GP- bus

1

MIPI-CSI

1x MIPI-CSI 2 baans

1x MIPI-CSI 4 baans

Connectiviteit

Ethernet

2 x GbLAN ( Realtek RTL8111G-CG)

WiFi 5/6

UPtioneel ( via . M.2 2230 )

Bluetooth

UPtioneel ( via . M.2 2230 )

LTE/4G/5G

UPtioneel ( via .mPCIe ) _

Intel® Wireless-AC 9260
802.11ac, Bluetooth 5.0

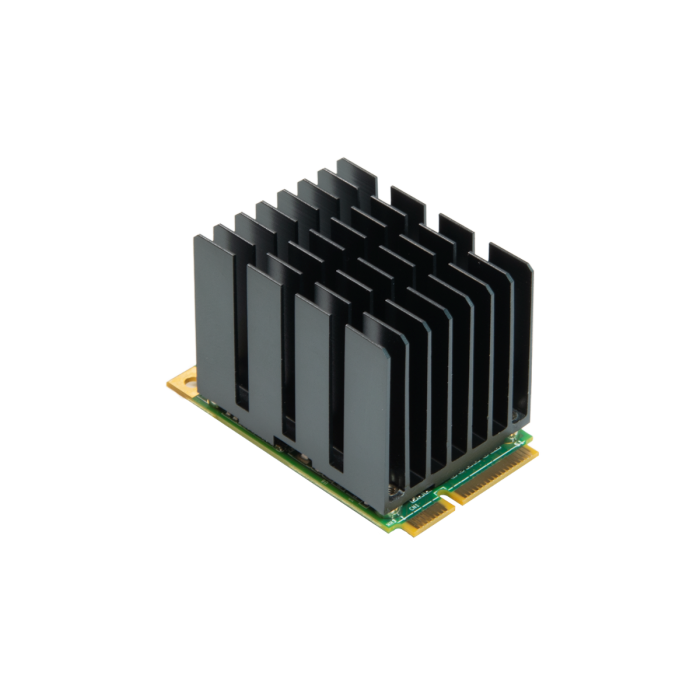

UP AI Core X
Intel® Movidius ™ Myriad ™ X
VPU 2485
