Stroom efficiënt

Intel Atom® x5-E3930, x5-E3940, x7-E3950 processors ( voorheen Apollo Lake), 64 bits UP tot 2,0 GHz. De interne GPU is de nieuwste Intel Gen 9 HD 500 met UP tot 18 Uitvoering Eenheden UP tot 650MHz om extreem te leveren hoge 3D -afbeelding prestatie .

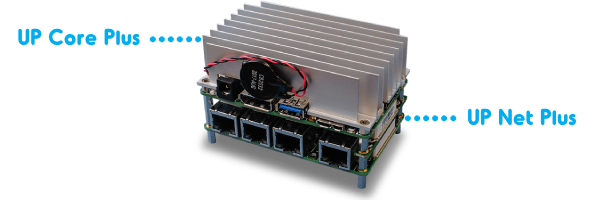

Uitbreidbaar

De dubbele 100-pins docking verbindingsstuk staat toe jij tot stapelen uitbreiding modules zoals de _ Net Plus Ethernet- uitbreiding . Daarnaast vier RJ-45- poorten met elk een individu netwerken chip , jij ook krijg een extra mPCI- e-sleuf en SATA -connector .

In- en uitgangenteller voor personen

Wij een UPenSource gemaakt mensen tellen sollicitatie die kan bieden realtime bezetting _ statistiek in de UPenbaar gebied . Met API, de live-status zullen ook update UP internet , dus Dat we kunnen vermijden haasten naar binnen druk winkels .

1) CPU

10) Vermogen : knUP

2) DDR4-L

11) 1x DSI/ eDP

3) RTC- batterij : verbindingsstuk

12) 2x USB2.0, 1x UARTO

4) BIOS-programmapin

13) WiFi / Bluetooth

5) Systeem : indicatie- LED

14) 100-pins dockingstation connector A

6) Micro-USB3.0

15) eMMC

7) USB3.0

16) 1x MIPI-CSI (4 baans )

8 ) Displaypoort

17) 1x MIPI-CSI (2 baans )

9) 12V DC- ingang jack

18) 100-pins dockingstation connector B

UP board versie

UP Core Plus

SoC

Intel Atom® x5-E3930 ( tot tot 1,80 GHz)

Intel Atom® x5-E3940 ( tot tot 1,80 GHz)

Intel Atom® x7-E3950 ( tot tot 2,00 GHz)

VPU

Nvt

Grafische afbeeldingen

Intel® HD-graphics 500-E3930/E3940

Intel® HD-graphics 505-E3950

FPGA

Nvt

Systeem geheugen

2GB

4GB

8GB

UPslagcapaciteit _

32GB

64 GB

128 GB

BIOS

UEFI

Compatibel werkend systeem

Microsoft Windows 10 vol versie , Linux ( ubilinux , Ubuntu, Yocto ), Android

Stroom

12V DC-in @ 4A -6A 5,5/2,1 mm jack

1x voeding KnUP / LED

Stroom levering type

AT/ATX ( standaard AT -modus )

Stroom verbruik ( typisch )

18W

Bedrijfstemperatuur :

0°C-60°C (32°F ~ 140°F)

UPslagtemperatuur _

-40 °C ~ 80 °C (-40 °F ~ 176 °F)

Bedrijfsvochtigheid _

0% ~ 90% relatief vochtigheid , niet-condenserend

Certificering

CE/FCC-klasse A

RTC

JA

HS -code

8473308000

Koeling

Zonder ventilator

Land van herkomst

Taiwan

Levensduur

2031

Weergave

HDMI

Nvt

DP

1 (DP 1.2 ） 4K @ 60 hz

MIPI DSI/ eDP

1x MIPI-CSI 2 baans

1x MIPI-CSI 4 baans

IO

Audio

I2S - audiUPoort

USB

2x USB 2.0 pin -header

1x USB 3.0 type A

1x USB 3.0 OTG Micro B

UART

2x UART ( Tx / Rx ) debug - poort (pin -header )

Seriële poort

Nvt

HDD -interface

Nvt

Uitbreidingsslot

2x 100-pins dockingstation verbindingsstuk

SIM-slot

Nvt

Connectiviteit

Ethernet

Nvt

Wifi

WiFi 802.11 ac /a/b/g/n (AMPAK.AP6355SD)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/5G

Nvt

Pakket

Netto gewicht

134,5g

Goor gewicht

192,9g

Productafmetingen :

56 mm x 90 mm (2,2 "x 3,5")

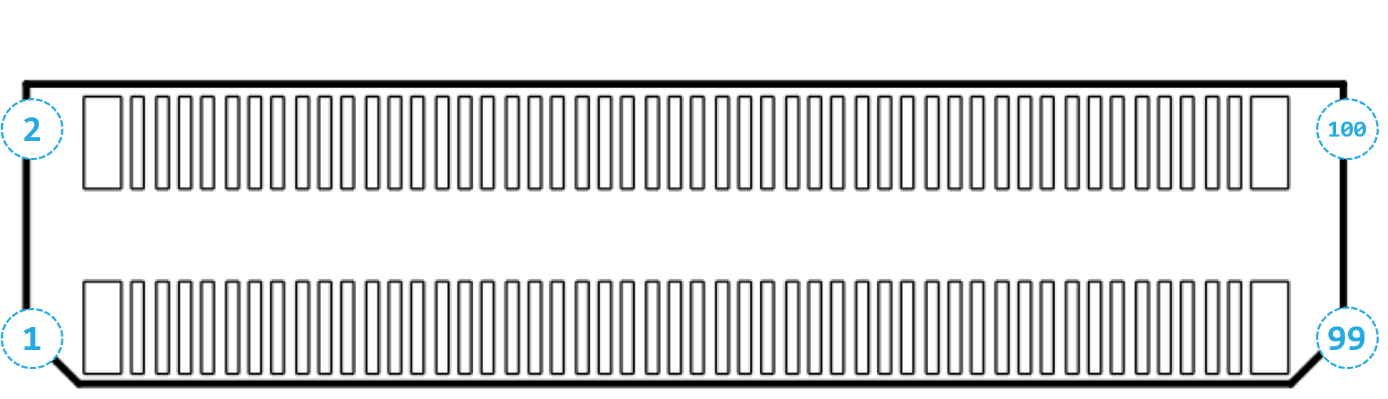

1) 5V
2) 5V3) 5V4) 5V5) 5V6) 5V7) 5V8) 5V9) GND10) GND11) PMU_RSTBTN_N12) LPSS_UART1_RTS13) PMU_PWRBTN_N14) LPSS_UART1_CTS15) PM_SLP_S3#_3P316) LPSS_UART1_TXD17) PCIE_CLKREQ3#18) LPSS_UART1_RXD19) PCIE_WAKE3_N20) GND21) GND22) CPU_prog_JTAG_TDO
23) SIO_SPI_0_TXD24) CPU_prog_JTAG_TMS
25) SIO_SPI_0_RXD

26) HDMI1_CEC_D
27) SIO_SPI_0_CLK28) CPU_prog_JTAG_TCK
29) SIO_SPI_0_FS030) CPU_prog_JTAG_TDI
31) SIO_SPI_0_FS132) ISH_GPIO_033) GND34) ISH_GPIO_135) LPC_R_AD036) ISH_GPIO_237) LPC_R_AD138) ISH_GPIO_339) LPC_R_AD240) ISH_GPIO_441) LPC_R_AD342) ISH_GPIO_543) GND44) ISH_GPIO_645) AVS_I2S2_MCLK46) PWM047) AVS_I2S2_WS_SYNC48) PWM149 ) AVS_I2S2_SDI50) GND

51) AVS_I2S2_SDO
52) I2C_SDA653) GND54) I2C_SCL655) PCIE_P5_USB3_P2_TXP56) GND57) PCIE_P5_USB3_P2_TXN58) AVS_I2S2_BCLK59) GND60) BT_HOST_WAKE61) PCIE_P5_USB3_P2_RXP62) GND63) PCIE_P5_USB3_P2_RXN64) USB2_DP265) GND66) USB2_DN267) PCIE_REFCLK3_P68) GND69) PCIE_REFCLK3_N70) nSTATUS
71) GND72) GND73) I2C_SDA074) ISH_GPIO_775) I2C_SCL0

76) ISH_GPIO_8
77) GND78) ISH_GPIO_979) I2C_SDA180) ISH_GPIO_1081) I2C_SCL182) ISH_GPIO_1183) GND84) ISH_GPIO_1285) I2C_SDA586) ISH_GPIO_1387) I2C_SCL588) ISH_GPIO_1489) GND90) PMIC_IRQ_N91) LPC_FRAME_R92) FPGA_CLR93) LPC_R_CLKOUT094) GND95) LPC_CLKRU_N96) FPGA_RST97) INT_SERIRQ_R98) FPGA_OE99) CONFIG_SEL100 ) FPGA_fw_reload

1) +12V
2) +12V3) +12V4) +12V5) +12V6) +12V7) +12V8) +12V9) DDI0_HPD10) PM_SLP_S3#_3P311) GND12) GND13) DDI0_TXP_114) DDI0_TXP_015) DDI0_TXN_116) DDI0_TXN_116) DDI70_NDN18) ) DDI0_TXP_321) DDI0_TXN_222) DDI0_TXN_323) GND24) GND25) DDI0_AUXP

26) DDI0_DDCCLK
27) DDI0_AUXN28) DDI0_DDCDATA29) GND30) GND31) PCIE_REFCLK0_P32) PCIE_REFCLK1_P33) PCIE_REFCLK0_N34) PCIE_REFCLK1_N35) GND36) GND37) PCIE_RXP038) PCIE_RXP139) PCIE_RXN040) PCIE_RXN141) GND42) GND43) PCIE_TXP044) PCIE_TXP145) PCIE_TXN046) PCIE_TXN147) GND48) GND49) PCIE_REFCLK2_P50 ) PCIE_P3_USB3_P4_TXP

51) PCIE_REFCLK2_N
52) PCIE_P3_USB3_P4_TXN53) GND54) GND55) PCIE_TXP256) PCIE_P3_USB3_P4_RXP57) PCIE_TXN258) PCIE_P3_USB3_P4_RXN59) GND60) GND61) PCIE_RXP262) SATA_P1_USB3_P5_RXN63) PCIE_RXN264) SATA_P1_USB3_P5_RXP65) GND66) GND67) PCIE_P4_USB3_P3_TXP68) SATA_P1_USB3_P5_TXN69) PCIE_P4_USB3_P3_TXN70) SATA_P1_USB3_P5_TXP71) GND72) GND73) PCIE_P4_USB3_P3_RXP74) SATA_RXN075 ) PCIE_P4_USB3_P3_RXN

76) SATA_RXP0
77) GND78) GND79) USB2_DP380) SATA_TXP081) USB2_DN382) SATA_TXN083) GND84) GND85) USB2_DP486) USB2_DP587) USB2_DN488) USB2_DN589) GND90) GND91) PWRON_PNLVDDEN92) SATA_LED_N93) PLTRST_PNLBKLEN94) DDI0_BKLTCTL95) PCIE_WAKE0_N96) PCIE_CLKREQ0#97) PCIE_WAKE1_N98) PCIE_CLKREQ1 #99) PCIE_WAKE2_N100) PCIE_CLKREQ2#

TOEPASSINGSOVERZICHT

Hardware

• UP Core Plus met Intel® Atom™ Quad Kern verwerker en Intel® HD Graphics
• 2 USB HD-webcam

Software stapelen

• Ubuntu* 18.04 LTS
• Intel®-distributie van UPenVINO ™ toolkit 2019 R3 - release
• UPenCL ™ Runtime -pakket ( zie Intel®-distributie van UPenVINO ™ -toolkit - setup UP Linux)
