UP Core Series

QuadCore x86 SBC met stapelbaar uitbreidingen .

UP Core Series

De x86 industriële maker board even kleiner dan een Post-it!

De extreem compacte vormfactor , uitbreidbaarheid _ door de 100-pins uitbreiding verbindingsstuk en betrouwbaarheid van het Intel Atom x86 - processorplatform maakt UP core de perfect platform voor uw UPlossing .
Duizenden makers _ en ontwikkelaars hebben succesvol gebracht hun ideeën tot leven .

Downloaden Data papier

Intel® IoT Solution Alliance

Krachtig

Aangedreven door Intel® Atom™ x5-Z8350 QuadCore 1.44/1.92Ghz 64 bit CPU, UP Core komt met met 2/4 GB RAM, 32 GB/64 GB eMMC 5.0, 2 x USB 2.0, USB 3.0, HDMI, DSI/ eDP , 2 x MIPI-CSI met ondersteuning voor 2M Pixel camera en 8M pixel camera , WiFi 802.11 b/g/n, Bluetooth 4.2 met Ampak AP6214 aan boord.

metin, elektronik eşyalar içeren bir resim Açıklama otomatik olarak oluşturuldu

kleinste Quad-core x86 SBC

Het is kleiner dan een post-it, en het kan worden uitgebreid of gestapeld tot verlengen veel meer functionaliteiten . Wees voorbereid UP een beperkte afmeting van 56,5x 66 mm tot beleven de onbeperkt mogelijkheden van UP Core .

metin, elektronik eşyalar, devre içeren bir resim Açıklama otomatik olarak oluşturuldu

Uitbreidbaar

UP de onderEdge van UP Core , er is een 100-pins I/O high-speed uitbreiding verbindingsstuk met UART, SPI, 2x USB HSIC, PCI-Express, GPIO, Intel- sensoren Hub , SDIO en 5V voeding . Deze vergunningen gebruikers tot uitbreiden de functies , gemakkelijk ontwikkelen UP maat uitbreiding planken .



Borddetails _



Hardware- overzicht

  • UP Core - serie met Atom® x5-Z8350 QuadCore 1.92Ghz 64-bits CPU
  • Intel® HD 400 grafische kaart
  • 100-pins uitbreiding

Tech Specificaties:



metin, elektronik eşyalar içeren bir resim Açıklama otomatik olarak oluşturuldu

Overzicht UP Core Board

1) Reset-knUP

11) Aan/uit-knUP

2) ResetknUP voor tuimelschakelaar

12) 1x MIPI-CSI (2 banen)

3) RTC-batterijconnector:

13) 1x DSI/eDP

4) BIOS-reflash-pin

14) 2x USB2.0, 1x UARTO

5) Ventilatorvermogen:

15) Intel Atom® x5-Z8350 CPU

6) DDR3-L

16) 100-pins dockingconnector

7) WiFi/Bluetooth-antenne

17) eMMC

8) USB 3.0

18) 1x MIPI-CSI (4 banen)

9) HDMI 1.4a

19) WiFi/Bluetooth

10) 5V DC-ingang:






UP board versie

UP -kern

SoC

Intel Atom® x5-Z8350 ( tot tot 1,92 GHz)

VPU

Nvt

Grafische afbeeldingen

Intel® HD 400 grafische kaart

FPGA

Nvt

Systeem geheugen

1 GB

2GB

4GB

UPslagcapaciteit _

16 GB

32GB

64 GB

BIOS

UEFI

Compatibel werkend systeem

Microsoft Windows 10 vol versie , Linux ( ubilinux , Ubuntu, Yocto ), Android

Stroom

5V DC-ingang @ 4A 5,5/2,1 mm- aansluiting

1x voeding KnUP / LED

Stroom levering type

AT/ATX ( standaard AT -modus )

Stroom verbruik ( typisch )

13W

Bedrijfstemperatuur :

0°C-60°C (32°F ~ 140°F)

UPslagtemperatuur _

-40 °C ~ 80 °C (-40 °F ~ 176 °F)

Bedrijfsvochtigheid _

0% ~ 90% relatief vochtigheid , niet-condenserend

Certificering

CE/FCC-klasse A

RTC

JA

HS -code

8473308000

Koeling

Zonder ventilator

Land van herkomst

Taiwan

Levensduur

2024

Weergave

HDMI

1 (HDMI 1.4a )

DP

Nvt

MIPI DSI/ eDP

1x eDP

IO

Audio

I2S - audiUPoort

USB

1x UB3.0 Type A

2x USB2.0 pin -header

UART

2x UART ( Tx / Rx ) debug - poort (pin -header )

Seriële poort

Nvt

HDD -interface

Nvt

Uitbreidingsslot

100-pins dockingstation verbindingsstuk

SIM-slot

Nvt

Connectiviteit

Ethernet

Nvt

Wifi

WiFi 802.11 b/g/n @ 2,4 GHz (AMPAK.AP6214A)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/5G

Nvt

Pakket

Netto gewicht

52,5 gram

Goor gewicht

74.2g

Productafmetingen :

56,5 mm x 66 mm (2,2 "x 2,5")




Downloaden Data papier

Uitbreidingen



UP Hoge snelheid carrier board
Voor 1x GbLAN poort, 1x PCIe schakelaar , 1 x HSIC voor USB naar 3x USB -poorten 　( 1x minikaart , 2x connectoren ), 1x minikaart , 2x USB 2.0, enz .

Ontwerpgids _

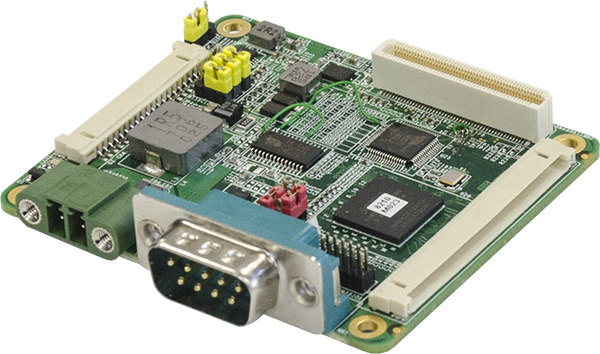

UP Lage snelheid carrier board
Voor RS232/422/485, 1x horizontale 30-pins wafer doos kUPtekst voor HAT 40-pins IO　( GPIO, UART, I2C, SPI, PWM, I2S), enz

Ontwerpgids _

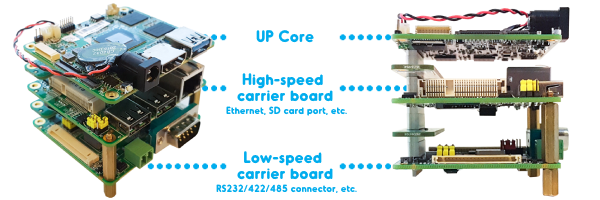

Stapelbaar uitbreiding borden

Hoge snelheid draagbord - het biedt signalen zoals PCI - express , GbLAN en USB3.0. Lage snelheid draagbord - het biedt signalen zoals RS-232/422/484, I2C, I2S en GPIO. Jij kunnen Kiezen of een van de twee borden of stapelen allebei _ _ onder UP Core . De hoge snelheid signaal uitbreidingskaart zal : wees altijd de eerst laag onder UP Core als jij van plan zijn tot gebruiken UP naar 3 uitbreiding planken . Allemaal ons  gebruikers kunnen nemen voordeel van die bestaande ontwerpen tot maken uw eigen uitbreiding planken .



  • Hoge snelheid draagbord _
  • Lage snelheid draagbord _



Wat kun je? bereiken met dit pakket?

Hier demonstreren we UP Core met Echt gevoel camera en SLAM- bibliotheek voor robotica – Met ingebed visie , u kunt kiezen : Basler camera met pyloon SDK en samen met dit , daar zijn veel meer partners in huis automatisering , industrieel automatisering en IoT .

UP -kern maakt het mogelijk jij tot gebruik maken van de geheel ecosysteem welke wij hebben gebouwd in de omgeving van het UP Board en UP Squared . Of jij zijn werken in de industriële gebieden _ automatisering , vending , digitaal bewegwijzering , IoT , thuis automatisering of robotica ; daar zijn UPties voor jij binnenin ons  ecosysteem . Veel getalenteerd mensen hebben geweest hard werken om leggen omlaag de fundament voor uw huidig en toekomst projecten .

  • UP -kern met Echt gevoel camera UP Ubuntu.

Blok Diagram



UP Core Product Order Codes:

» UPC-CHT01-A20-0116-A11

» UPC-CHT01-A20-0216-A11

» UPC-CHT01-A20-0232-A11

» UPC-CHT01-A20-0432-A11

» UPC-CHT01-A20-0464-A11
