UP Board Series
Perfect voor professionele makers
UP Board Series
UP Board Series is een creditcard formaat bord met de hoog prestatie en laag stroom consumptie kenmerken van de nieuwste tablettechnologie : de Intel® ATOM™ x5-Z8350 - processors 64 bits UP tot 1.92GHz. De interne GPU is de nieuwe Intel Gen 8 HD 400 met 12 uitvoering Eenheden UP tot 500MHz om extreem te leveren hoge 3D -afbeelding prestatie . UP is uitgerust met 2GB/4GB DDR3L RAM en 16GB/32GB eMMC .
De UP Board-serie heeft 40 GPIO met de dezelfde verbindingsstuk en pindefinitie van Raspberry PI2 , waardoor ontwikkelaars vrijheid tot bouwen UP hun schild . Rijke I/O- functies omvatten 5 x USB 2.0, 1 x USB 3.0 OTG, 1 x Gbit Ethernet, 1 x DSI-poort, 1 x camera (MIPI), 1 x HMDI en een RTC. UP heeft Intel- beveiliging Kenmerken nodig zijn voor professioneel IoT toepassingen dergelijke Intel AES Nieuwe Instructies en Intel Identity Protection Technologie .
|
Intel® IoT Solution Alliance |
|
Krachtig De UP Board-serie wordt aangedreven door Intel Quad Core Atom X5-8350, die : combineert hoog prestatie en laag stroom consumptie . Het is een 64-bits quad-core SoC met alleen 2W SDP en klokken UP tot 1,84GHz. De interne GPU is de nieuwe Intel Gen 8 HD met 12 Uitvoering Eenheden UP tot 500MHz , wat levert extreem hoge 3D -afbeelding prestatie . |
|
Flexibel De UP Board-serie heeft 40 GPIO's met dezelfde connector en pindefinitie van Raspberry PI2, waardoor de makers de vrijheid hebben om hun schild UP te bouwen. De CPU wordt ondersteund door Android 5.0 LollipUP, Microsoft Windows 10 en Linux wordt ondersteund en ingeschakeld via de UP Community. |
|
industrieel UP Board-serie heeft een standaard: industriële pc die werkt: temperatuur- bereik van 32-104 F (0-60 C) waardoor het flexibel is voor elk toepassingen . UP Board-serie heeft een levensduur van 3 jaar geven jij genoeg tijd om maken uw een realiteit projecteren . |
|
Compact UP Board-serie is de geschatte grootte van een krediet kaart . Met een behuizing van $ 5-10 zou het UP-bord kunnen : worden de kleinste desktUP-pc in de wereld . Zijn compact formaat betekent dat het kan worden ingezet voor een aantal toepassingen UP de _ rand . |
|
Gemeenschap Ondersteund bij de hart van UP, leugens onze online UP- community . Het bestaat uit gebruikers en ontwikkelaars wie pro-actief steun en deel kennis met elk ander tot helpen breng UP- projecten UP tot leven. Technische ondersteuning , downloads , en probleem schieten zijn beschikbaar UP de UP- community . |
|
Klaar voor productie computergebruik systeem UP Board -serie is klaar voor productie voor verschillend domeinen en producten Leuk vinden Robotica , Drone , Machine Vision , Smart Home, Onderwijs , Digitaal Bewegwijzering , internet der dingen . |
Borddetails _
Hardware- overzicht
Tech Specificaties:
Overzicht UP Board
1) 40-pins GP- bus |
11) Vermogen KnUP Wafeltje |
2) CPLD- kUPtekst |
12) Vermogen : KnUP Wafeltje ( schakelaar ) |
3) DDR3L mernory |
13) RIC- aardewerk |
4) 2x USB 2.0 |
14) 1x MPL-CSI |
5) 2x USB 2.0 |
15) 1xDSL 1x eDP |
6) 1x Gb-ethernet |
16) 2x USB 2.0, 1x UART -pinheader |
7) USB 3.0 OTS |
17) intel x5-Z8350 |
8) 1x HDMI |
18) DDR3L |
9) 5V DC - voedingsaansluiting |
19) eMMC |
10) Reset pinneader |
|
SoC |
Intel® Atom™ x5-z8350 ( tot 1,92 GHz) |
# van kernen |
Vierpersoonskamer Kern |
Grafische afbeeldingen |
Intel® HD 400 grafische kaart |
FPGA |
Intel® FPGA Altera Max V voor 40-pins GP- bus |
Systeem geheugen |
1 GB |
2GB |
|
4GB |
|
UPslagcapaciteit _ |
16 GB |
32GB |
|
64 GB |
|
BIOS |
UEFI |
RTC |
Ja |
WAKKER UP LAN ( WoL ) |
Ja |
WACHTDOG-TIMER |
Ja |
PXE |
Ja |
Compatibel werkend systeem |
Microsoft Windows 10 vol versie , Linux ( ubilinux , Ubuntu, Yocto ), Android |
Stroom Vereiste |
5V DC-ingang @ 4A 5,5/2,1 mm- aansluiting |
Stroom levering type |
AT/ATX ( standaard AT -modus ) |
Stroom verbruik ( typisch ) |
13W |
Afmeting (L x B) |
3,37 "x 2,22" (85,6 mm x 56,5 mm) |
Bedrijfstemperatuur : |
32 °F ~ 140 °F (0 °C ~ 60 °C) |
UPslagtemperatuur _ |
-40 °F ~ 176 °F (-40 °C ~ 80 °C) |
Bedrijfsvochtigheid _ |
0% ~ 90% relatief vochtigheid , niet-condenserend |
MTBF ( uren ) |
270.599 uur |
Certificering |
CE, FCC-klasse A |
Koeling |
zonder ventilator |
Accessoires |
1x RTC- batterij |
1x passief koellichaam |
|
Land van herkomst |
Taiwan |
Levensduur |
2024 |
Weergave |
|
HDMI |
1 (HDMI 1.4a ) |
MIPI DSI/ eDP |
MIPI DSI/ eDP |
IO |
|
Audio |
I2S - audiUPoort |
USB |
4 x USB2.0-poort Type A |
2x USB2.0 pin -header |
|
1 x USB 3.0 OTG Micro B |
|
UART |
2 x UART ( Tx / Rx ) debug - poort (pin -header ) |
40-pins GP- bus |
1 |
MIPI-CSI |
1x MIPI-CSI 2 baans |
Connectiviteit |
|
Ethernet |
1 x GbLAN ( Realtek RTL8111G-CG) |
Uitbreidingen
|

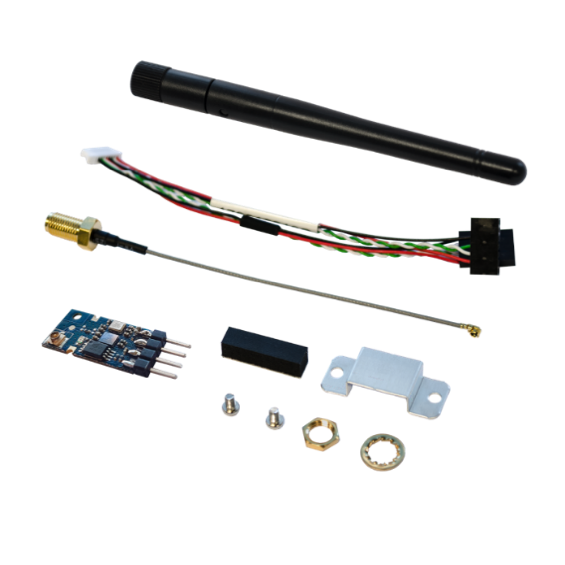

Deze Bluetooth-kit maakt verbinding met UP board via USB pin header kabel |
|

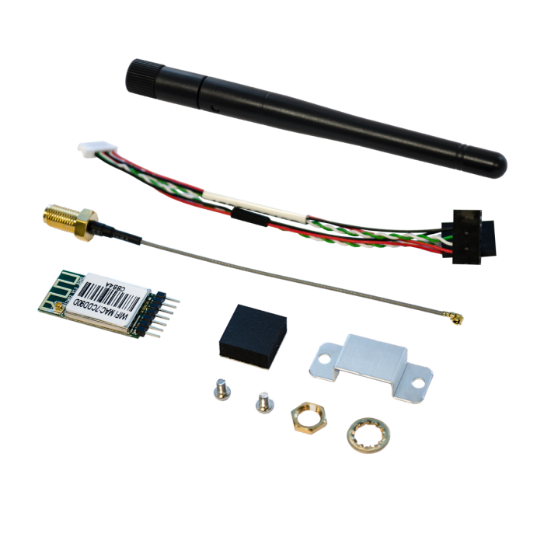

Deze WiFi- kit maakt verbinding met UP board via USB pin header kabel . |
|

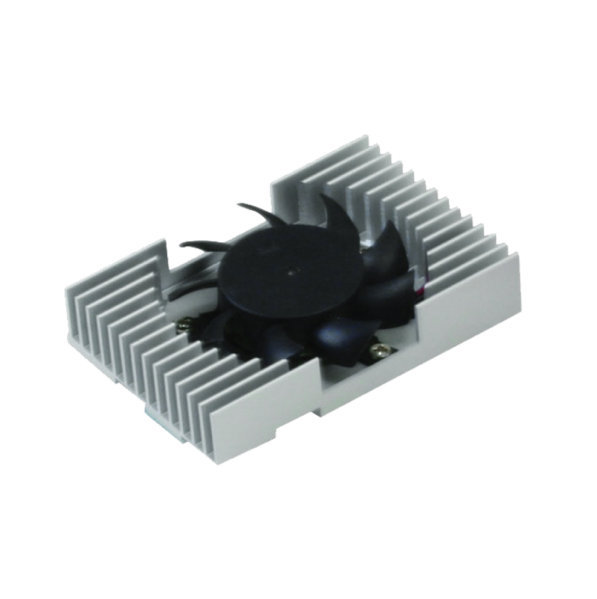

Actieve koeler voor UP board en UP Core board to krijgen de het beste prestatie . |
|
Stroom UP je UP en UP Squared bord met PoE uitbreiding via 40-polige GP- bus . |
|

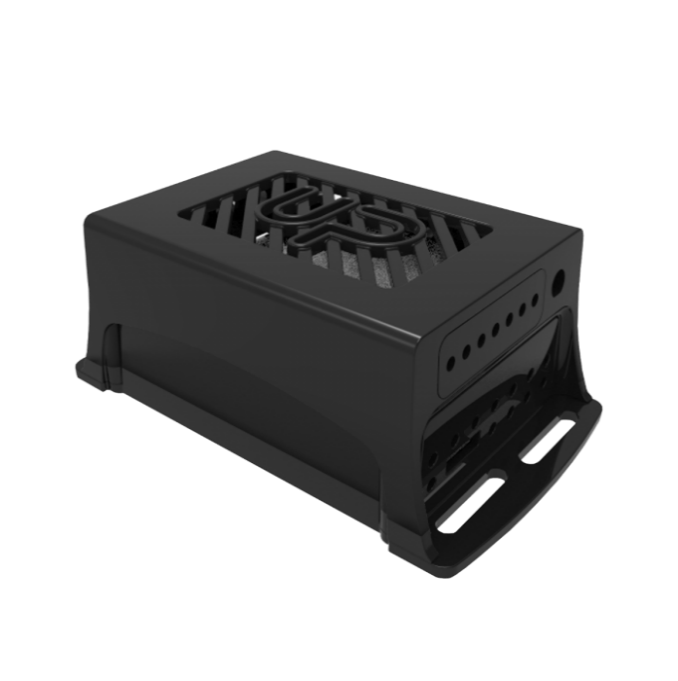

UP ABS uitbreiden Chassis |
|

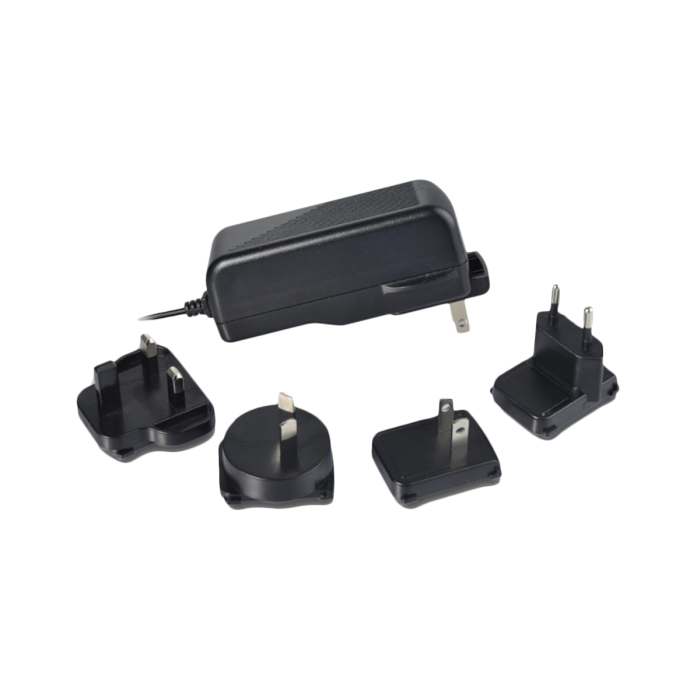

Stroom Adapter voor UP/UPC |
Wat kun je? bereiken met het UP-bestuur?
UP Board is ontworpen : tot helpen ontwikkelaars maken hun dromen komen waar . Met de UP Board, kunnen ontwikkelaars hun Product en dan Actie UP de De volgende ontwikkelingsfase , die massa is _ _ productie .
UP kan worden gebruikt voor massa- productie sinds productie , ontwerp ; criteria , en geldigmaking testen volgen de industrieel standaard . Met een brede bereik van uitbreidbaar UPties , het is gemakkelijk tot bewerken het UP-bestuur volgens tot projecteren eisen .
Met UP is alles mogelijk . De schoonheid van IoT is de creativiteit van makers kent geen beperkingen . UP bruggen de gat van hobby tot toekomst zaken !
Verticaal Markten

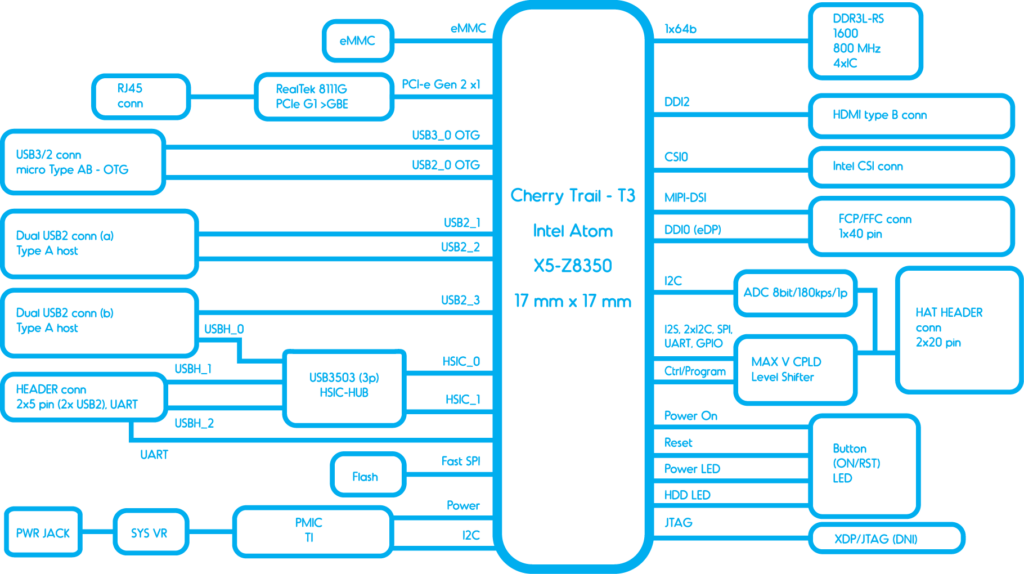

Blok Diagram
UP BOARD Product Order Codes:
» UP-CHT01-A20-0116-A11
» UP-CHT01-A20-0216-A11
» UP-CHT01-A20-0232-A11
» UP-CHT01-A20-0432-A11
» UP-CHT01-A20-0464-A11
